تفاصيل المنتج:
|
| Other name: | Cleanroom Airlock Pass Box | Internal Size: | custimized according actually need |
|---|---|---|---|
| Material: | SUS304/201/cold steel with powder coated | standard: | ISO cleanroom standards. |
| Control System: | PLC Control System | comply: | food processing/ food processing |
| Conveyor: | Integration with air shower system | Decontamination Process: | filtration by HEPA filter |
| إبراز: | نقل المواد غرفة نظيفة غرفة مرور,PLC غرفة النظافة غرفة مرور,PLC غرفة نظيفة غرفة تصفية دخول,PLC Clean Room Pass Chamber,PLC Clean Room Decontamination Pass Chamber |
||

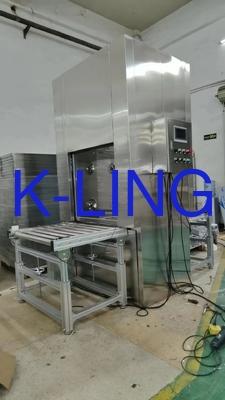

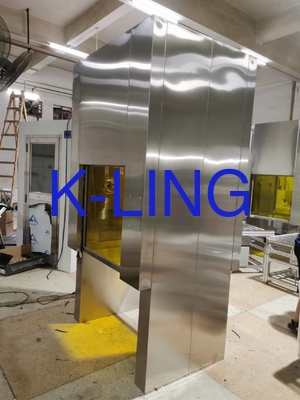

PLC غرفة نظيفة إزالة التلوث غرفة مرور مع خط ناقل لنقل المواد
تفاصيل سريعة:
نظام تحكم PLC مع شاشة لمسة
دمج خط النقل مع نظام دش الهواء
كفاءة فلتر HEPA: 99.999%@0.3um
عملية إزالة التلوث بواسطة مرشح HEPA وفلتر
إختبار مغلق في الباب الرأسي
مقدمة:
نظام التحكم بـ PLC:
الأتمتة المركزية عن طريق أجهزة تحكم منطقية قابلة للبرمجة (PLC) لتنسيق دقيق لسرعة الناقلة وتشغيل الباب ودورات دش الهواء (0-99s قابلة للتعديل)
تكامل الناقل:
الفولاذ المقاوم للصدأ (SUS304 / SUS201) أو أدوات مطلية PU تدعم تدفق المواد المستمر ، مع قدرات تحميل مصممة لوزن الشحنة (على سبيل المثال ، تصل إلى 50 كجم / متر مربع)
عملية التطهير:
تدفق الهواء المصفح HEPA عالي السرعة (25m / s) (99.999٪ كفاءة @ 0.3μm) يزيل الجسيمات من العناصر أثناء النقل. يتم دمج وحدات التعقيم فوق البنفسجية اختياريًا لمكافحة الميكروبات
التصميم المختوم:
قفل الأبواب السريعة (اليدوية / الآلية) يقلل من تسرب الهواء ، بينما يضمن البناء الذي يحظى بتصنيف IP65 الامتثال لمعايير غرفة النظافة من الفئة ISO 100-10,000
واجهة المستخدم:
شاشة HMI تعمل باللمس تعرض المعلمات في الوقت الحقيقي (سرعة الرياح، عدد الدورات) وتدعم المراقبة عن بعد عبر اتصال إنترنت الأشياء
المعلم التقني:
النموذج | صندوق إدخال دش الهواء مع خط ناقل حركة آلي |
الحجم الخارجي ((ملم) | 980X800X2250 مم |
الحجم الداخلي (ملم) | 600×600×600ملم |
المفتاح | الالكتروني |
الطيران | تنفخ الهواء من ثلاثة جوانب |
المرشح المسبق (ملم) | 560x275x17 |
مرشح HEPA ((ملم) | 630x630x69 |
تدفق الهواء (m/s) | 1200 متر3/ساعة |
قوة المروحة | 380 فولت / 50 هرتز 600 واط (1 مجموعة) |
الضوضاء | < 75 |
مرشح HEPA | 99.995٪ @ 0.3um |
مصباح الأشعة فوق البنفسجية | 1 قطعة |
المواد
| 1:كل Sus201/304 (T=1.0/1.2mm) |
العميلتصميم متاح.
برنامج التحكم:
1: المخرج هو الباب المنزلق التلقائي ((أعلى / أسفل) ، باب الدخول هو عادة الباب اليدوي
2: بعد دخول البضائع أغلق الخزانة باب المدخل
نظام تنظيف الهواء سيعمل لمدة 15 ثانية في هذه الأثناء سيتم إغلاق البابين
3بعد 15 دقيقة، سيتم فتح باب الخروج تلقائيًا، وسيتم تحريك نظام النقل.
تمرير جهاز استشعار الكهرباء الضوئية التي سيتم إعطائها واحدة إلى الباب الخلفي لإغلاق (الجزء1 والجزء 2
يجب أن تكون معا بداية ووقف)
4: ثلاثي الجانب مع ضربة 1 يضع جهاز مكافحة الأيونات
5: زر الطوارئ يساعدك في الخروج من مشكلة مفاجئة
الجزء الأول: التكنولوجيا:
1: الرئيسية الهيكل والإطار: ملف الألومنيوم (50x50mm)
2: حزام: حزام PVC مضاد للستاتيك اللون الأخضر
3: الارتفاع: 700-1000mm قابل للتعديل
4: المحرك: 0.4kw 380V / 50HZ.
5السرعة: 1-15m/min (قابلة للتعديل)
الجزء الثاني التكنولوجيا:
1: أساسية الهيكل: الفولاذ مع الطاقة مغلفة
2: الإطار: الفولاذ مع مكعب مربع مغلف بالطاقة 40mmx40mmx1.5T
3: حزام: حزام PVC مضاد للستاتيك اللون الأخضر
4المحرك: 380 فولت / 50 هرتز
5السرعة: 1-15m/min قابلة للتعديل
الضمان:
معداتنا تحتوي على ضمان لمدة سنة واحدة باستثناء الأجزاء الاستهلاكية والإكسسوارات.
يتم شحن جميع المعدات مع دليل استخدام شامل مع تقرير توثيق جميع إجراءات الاختبار.
وثيقة IO/OQ/GMP إضافية متوفرة عند الطلب.
اتصل بممثل مبيعاتنا للحصول على تفاصيل محددة عن الضمان أو طلب الوثائق.
